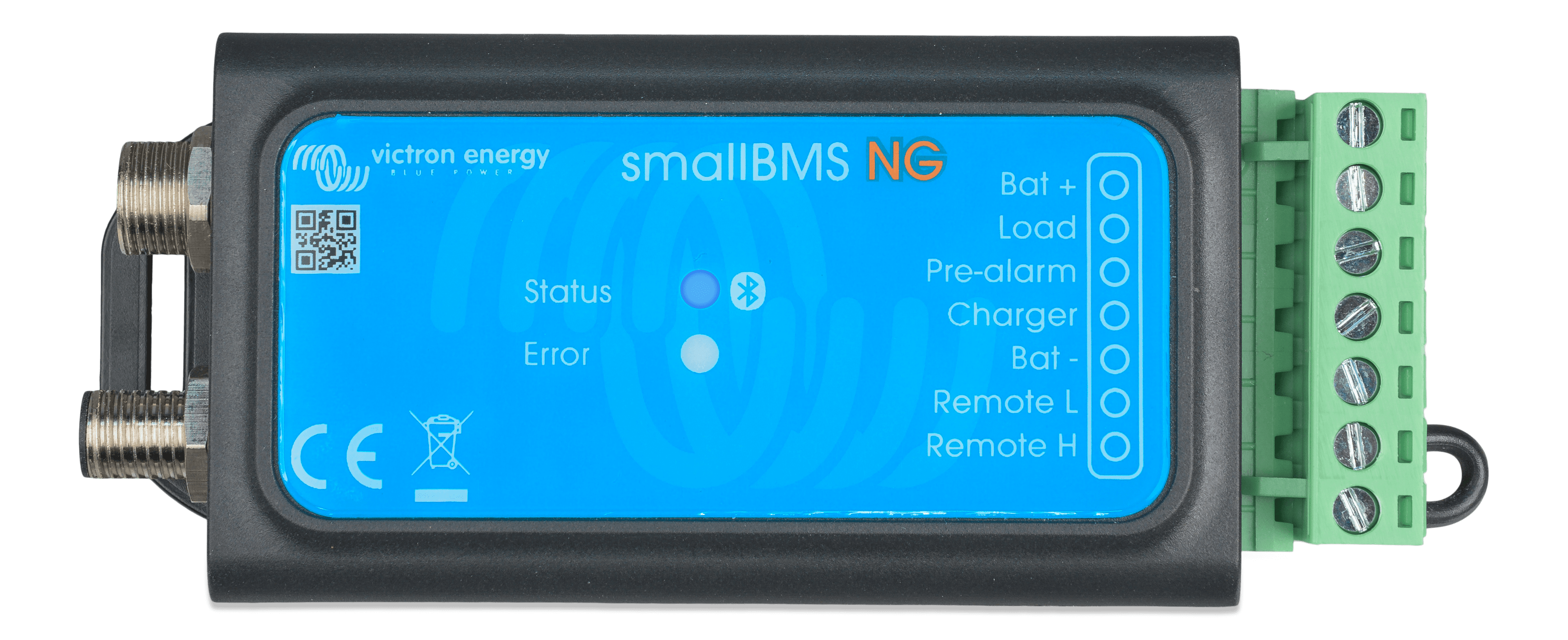

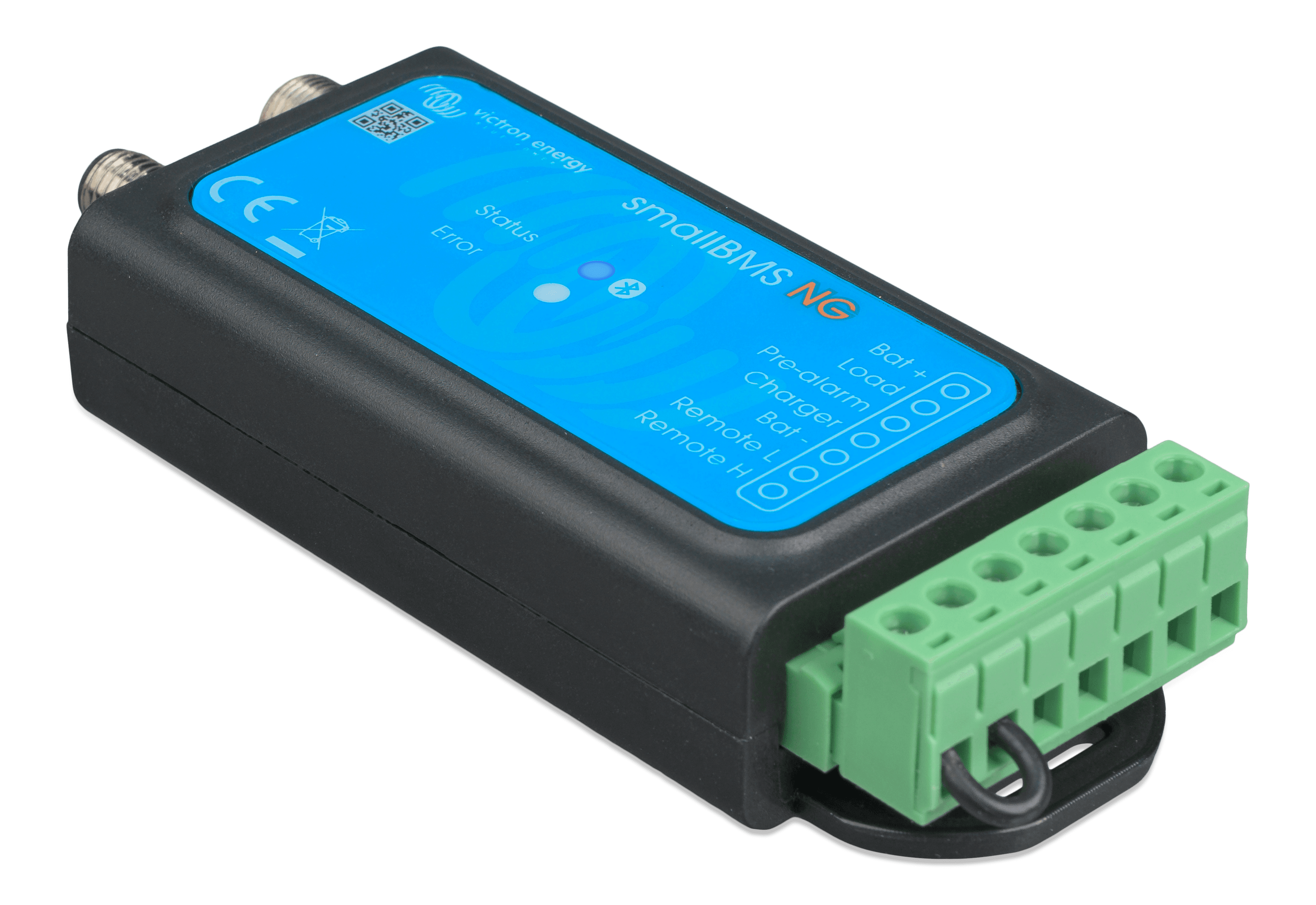

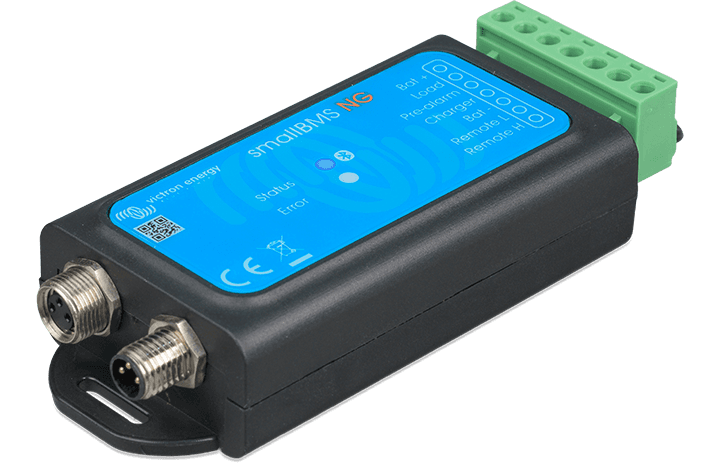

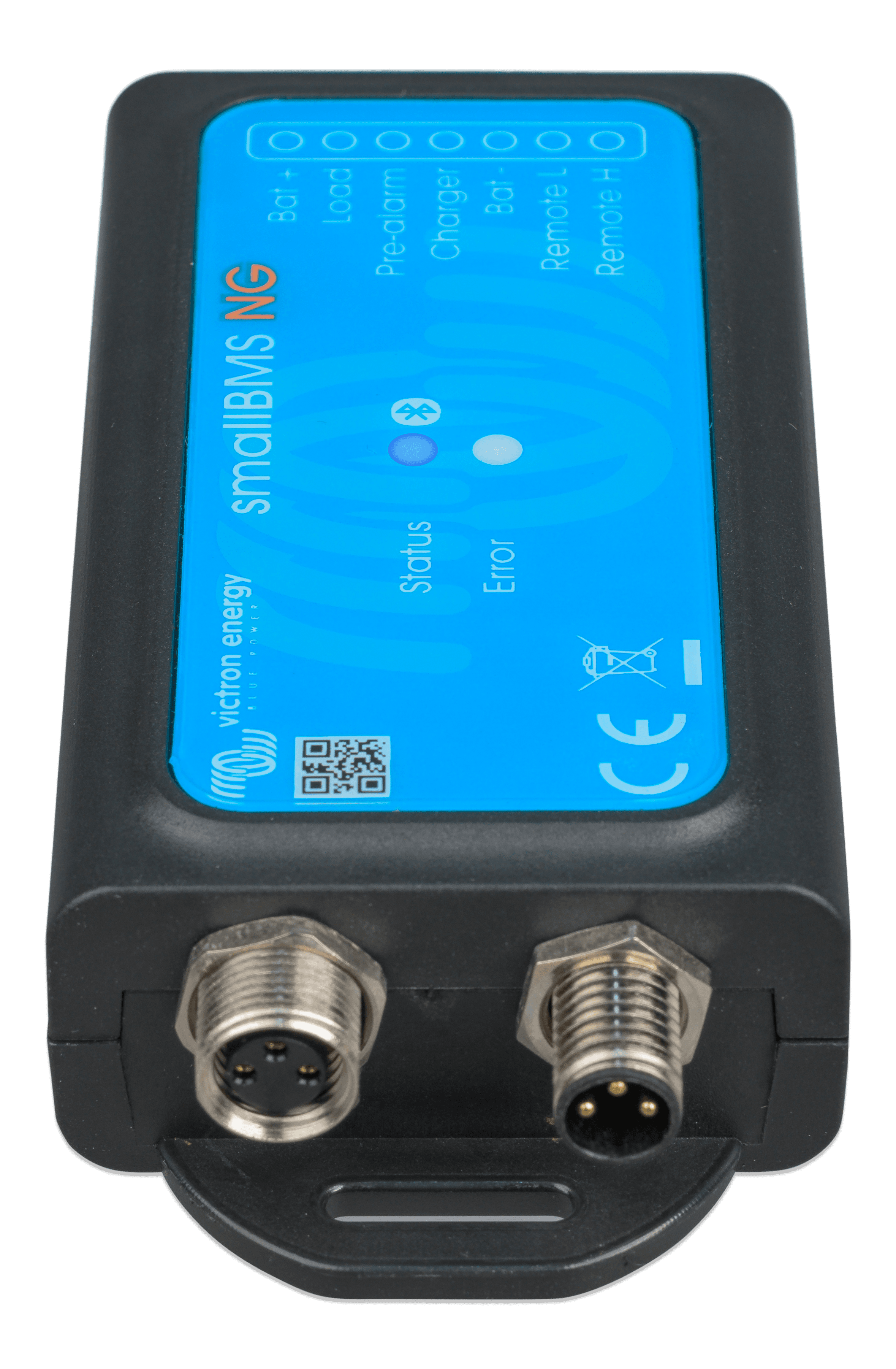

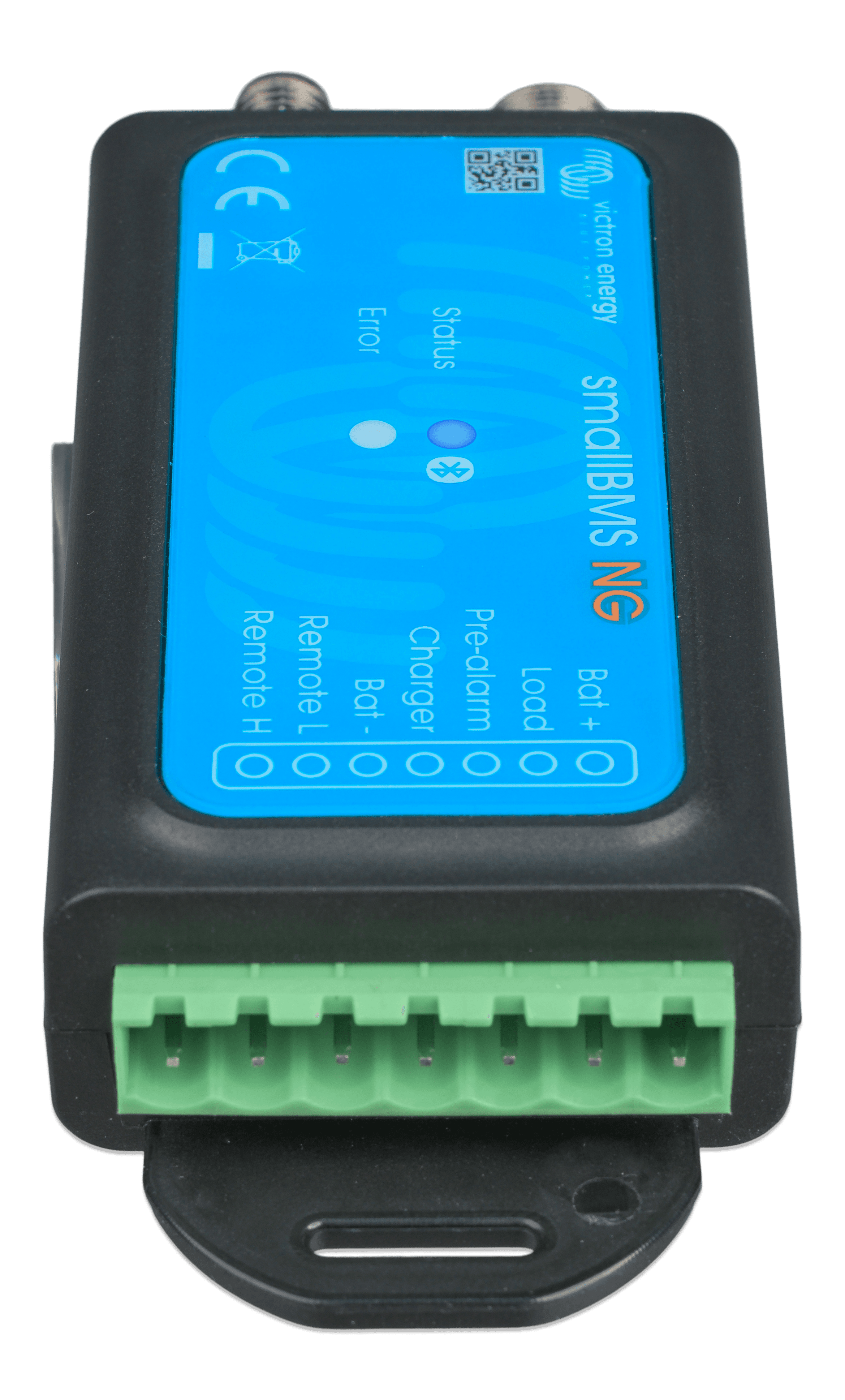

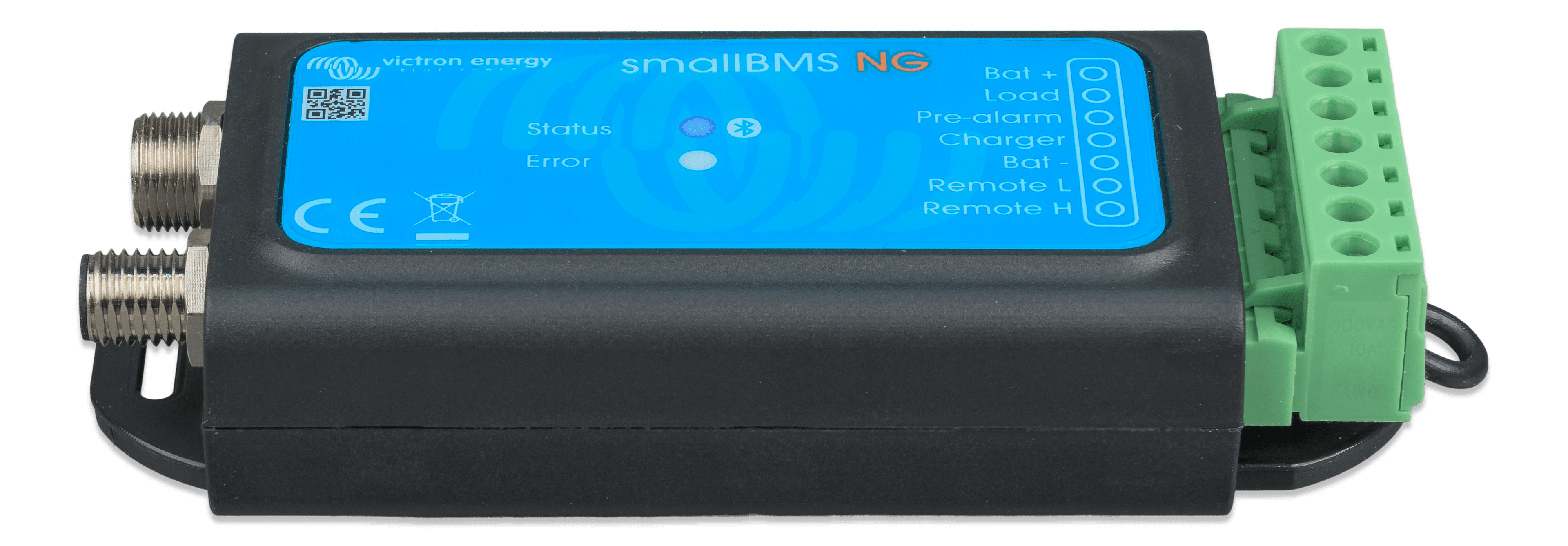

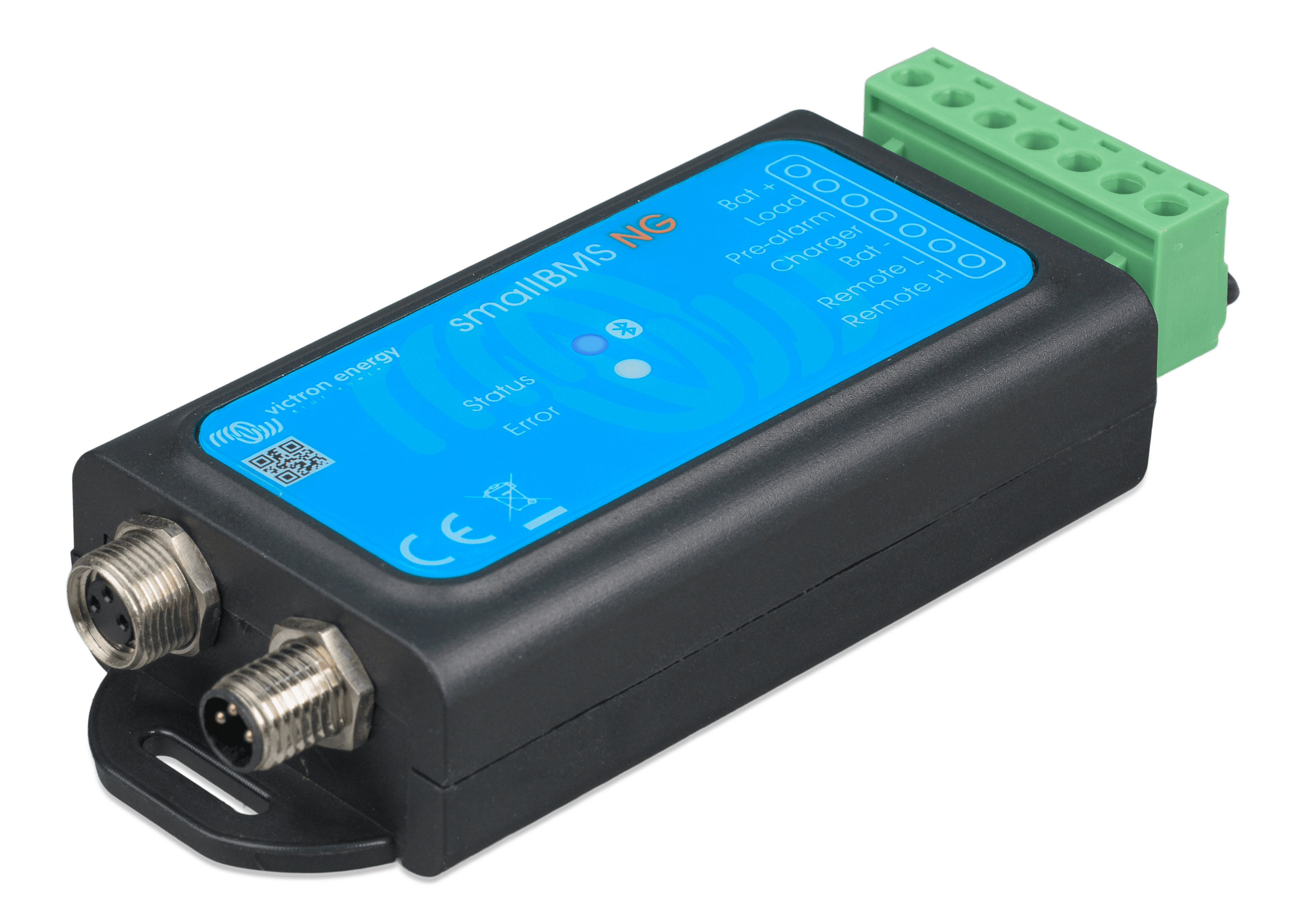

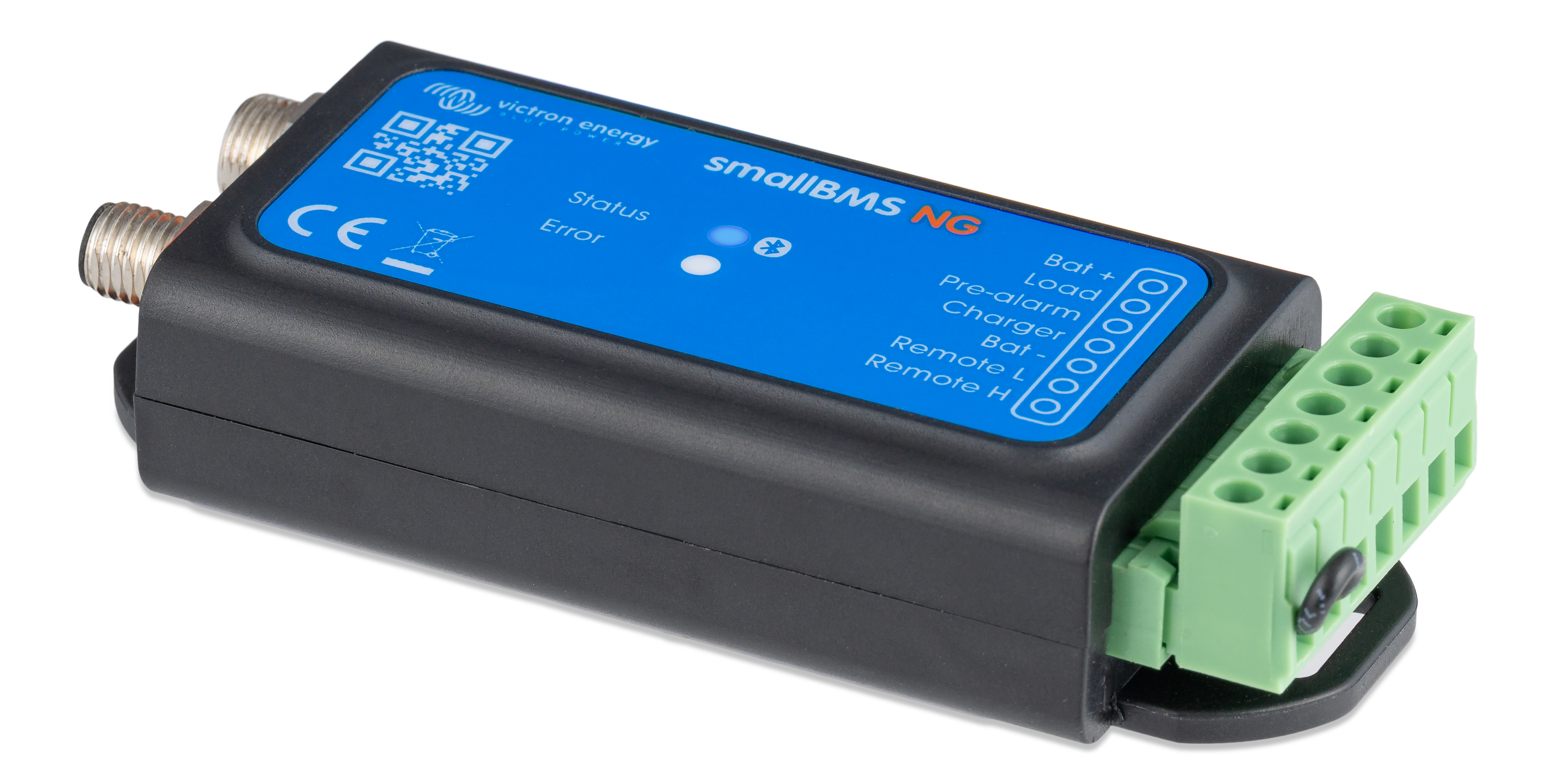

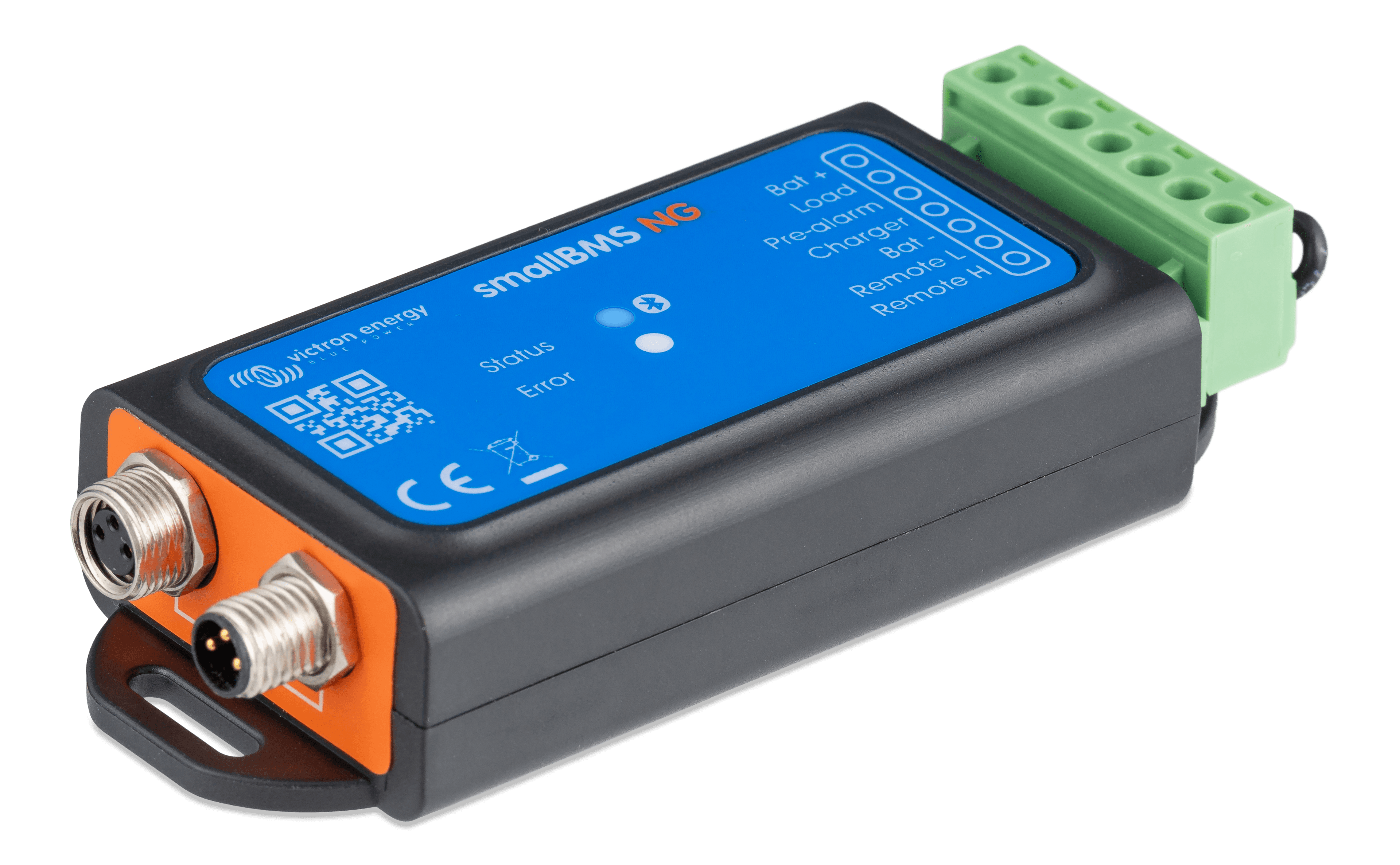

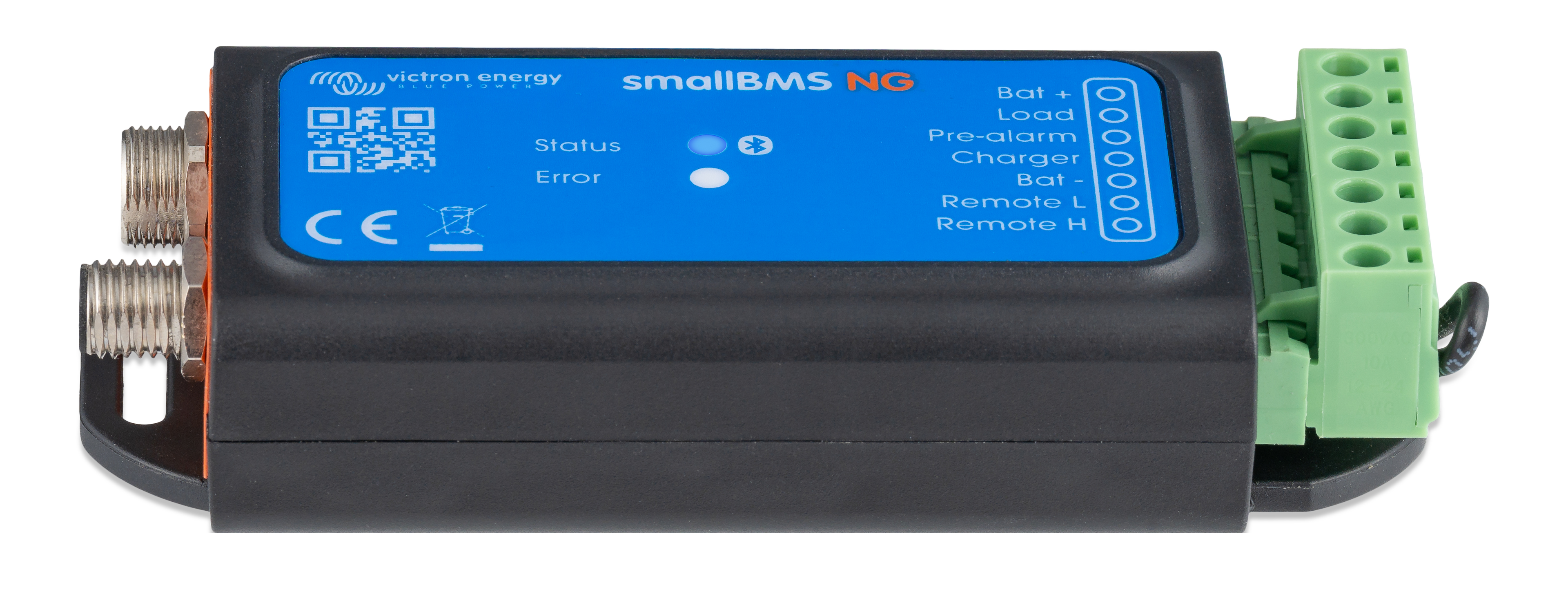

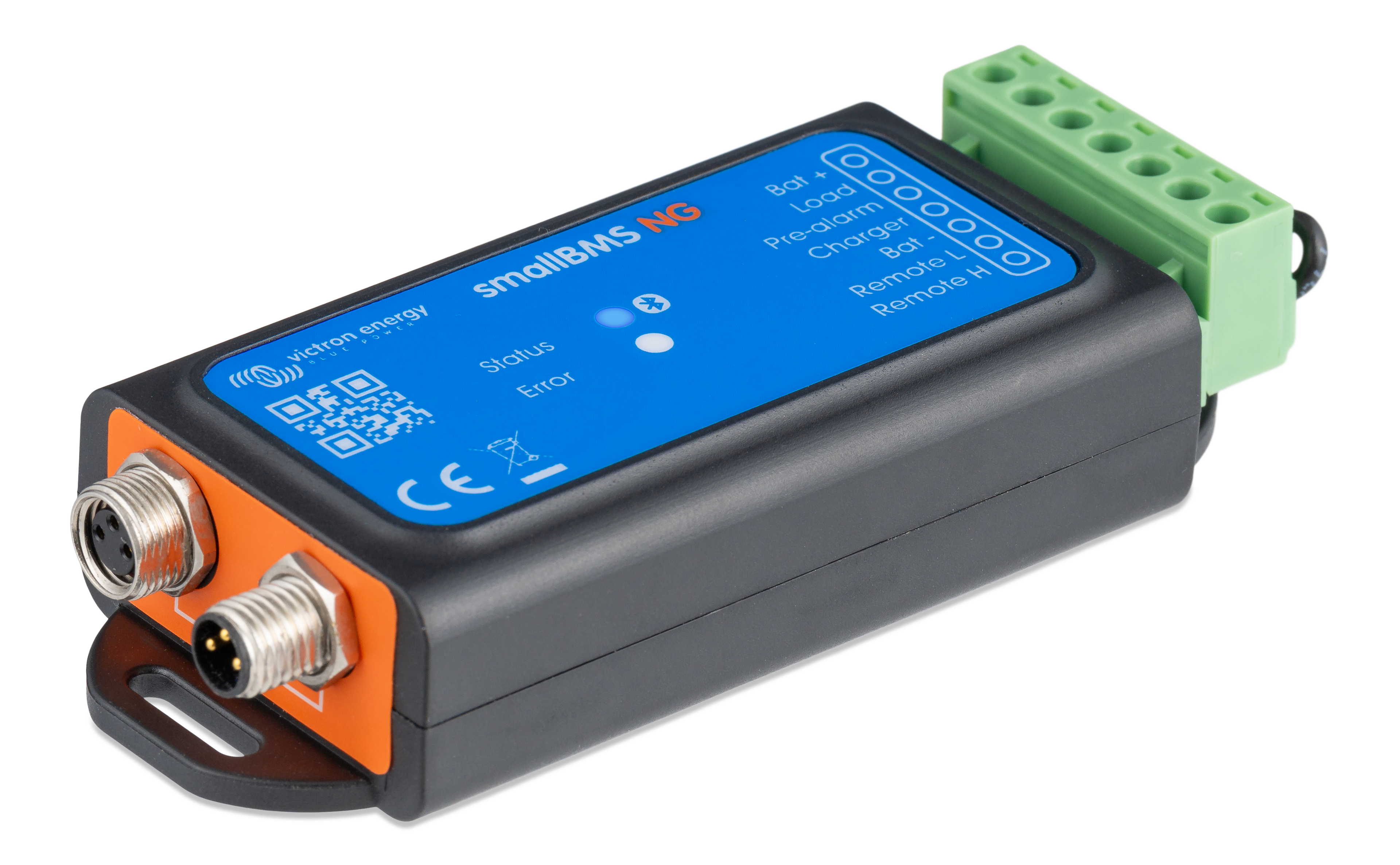

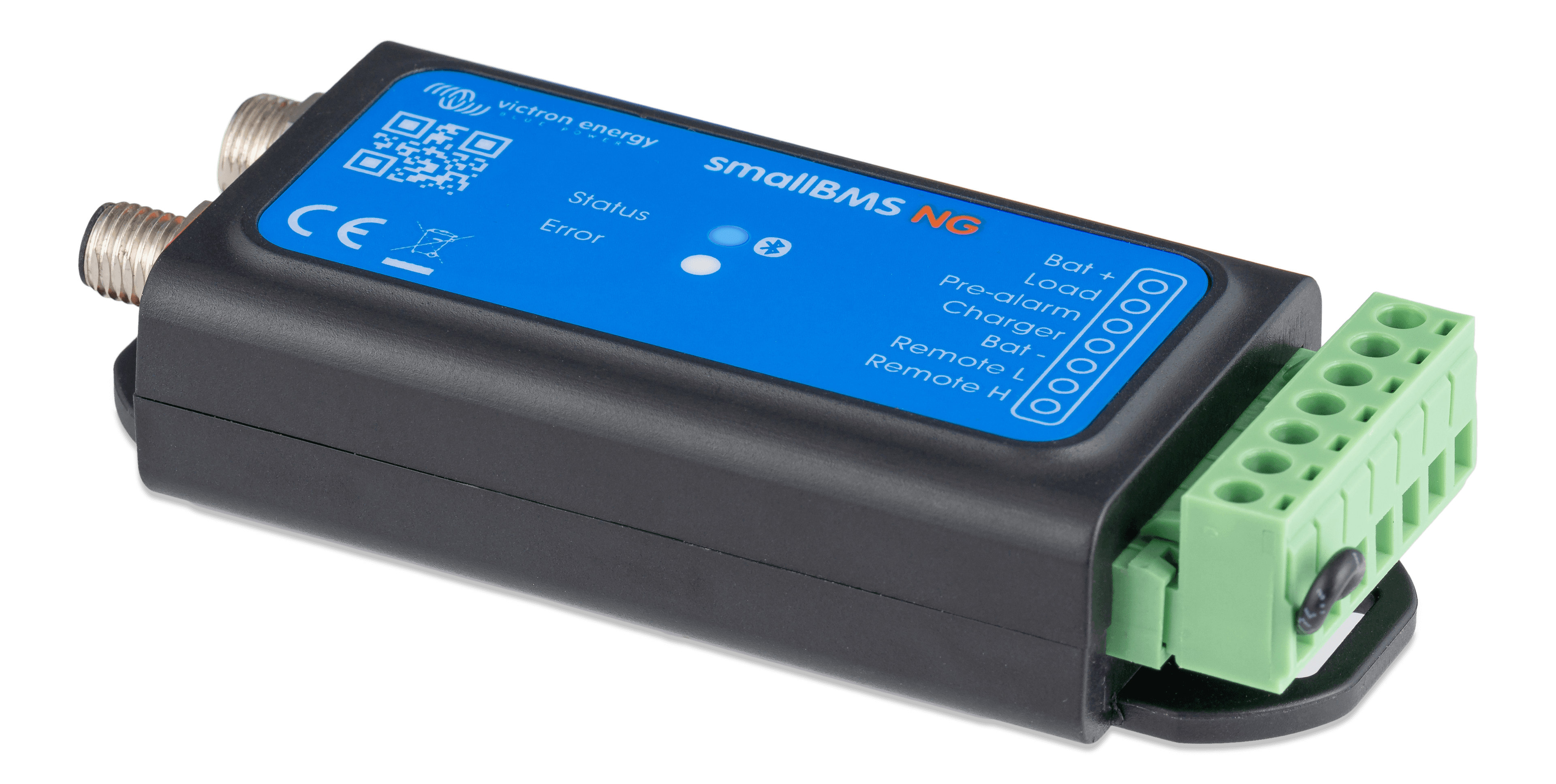

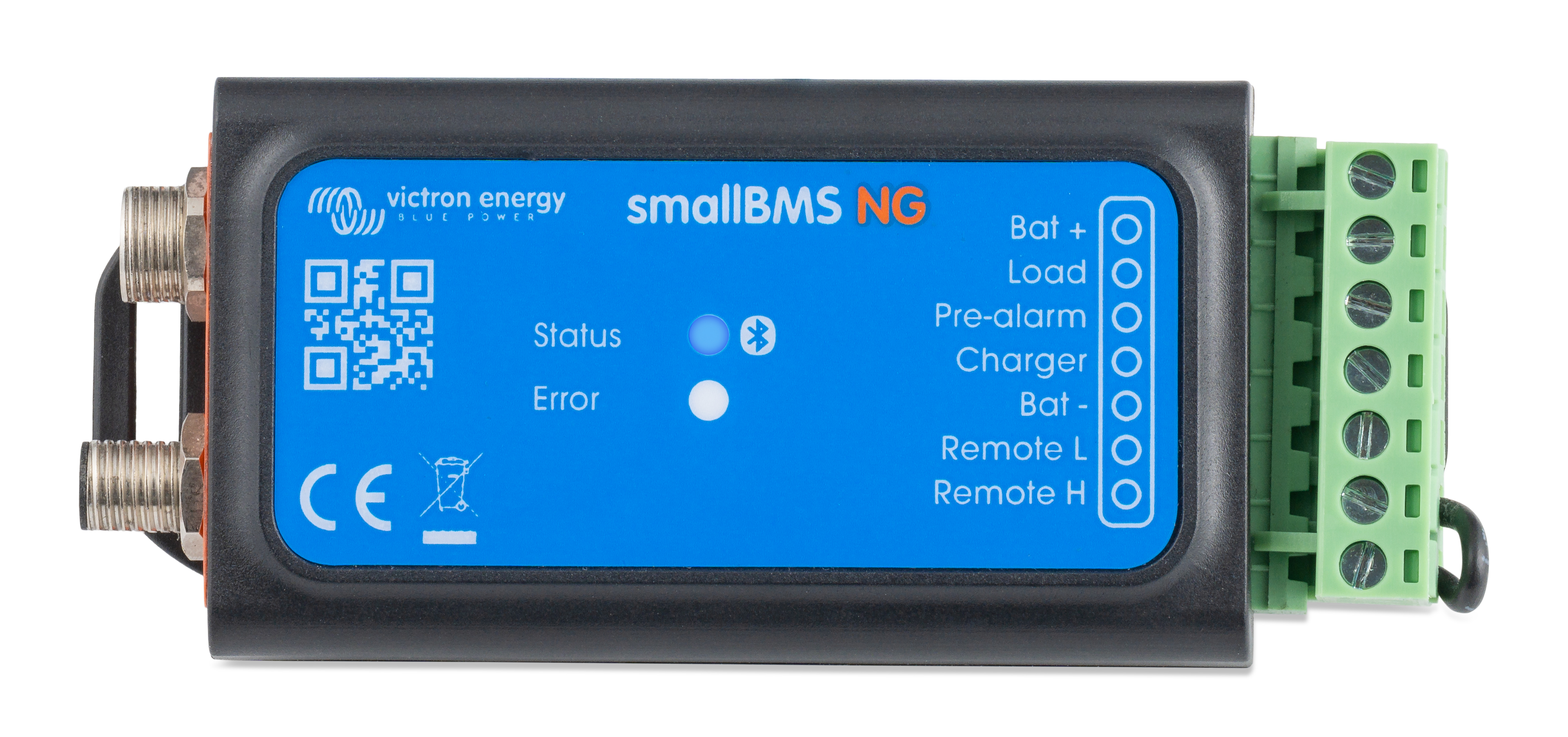

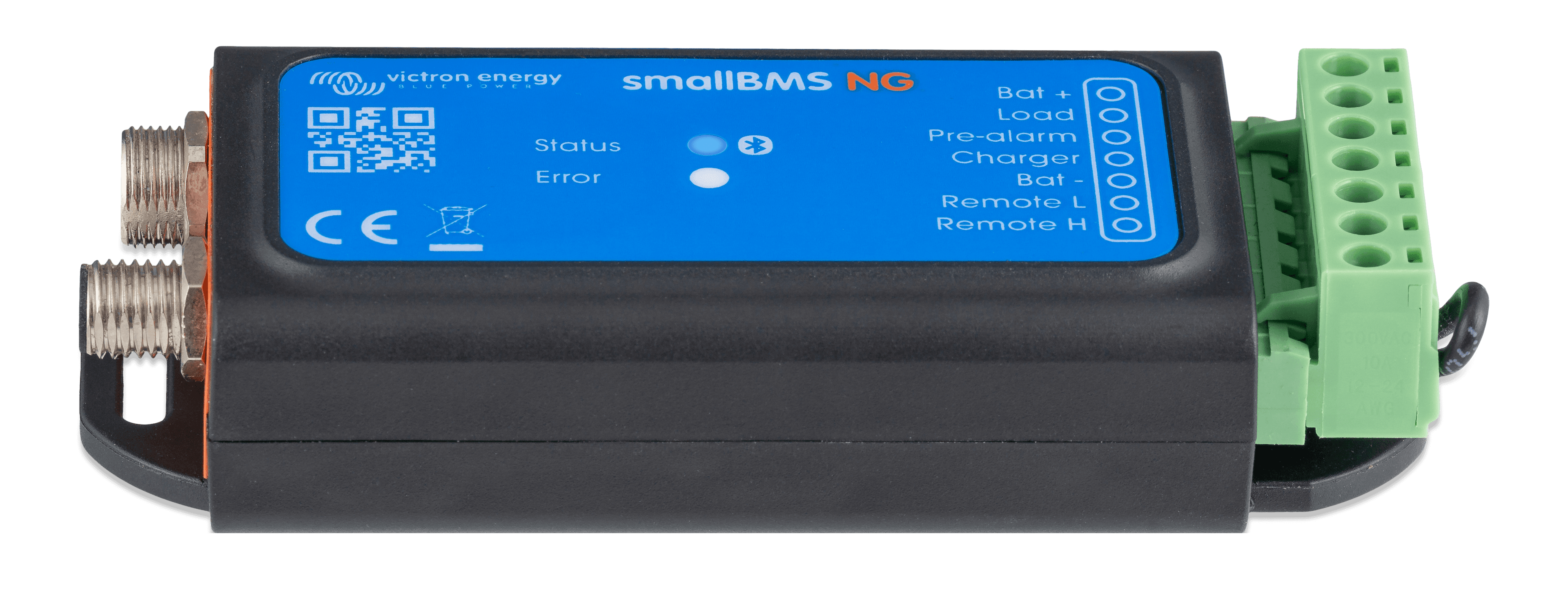

SmallBMS NG

Das SmallBMS NG ist ein umfassendes Batteriemanagementsystem (BMS) für Victron Lithium-NG-Batterien (nicht kompatibel mit Lithium Battery Smart-Batterien). Es überwacht und schützt die Batterien, indem es Lade- und Lastabschaltungen verwaltet und Vorwarnungen bei niedriger Batteriespannung ausgibt.

Das SmallBMS NG ist eine einfache und kostengünstige Alternative zum VE.Bus BMS NG für Anwendungen, die keine Integration mit Victron-Wechselrichtern/Ladegeräten erfordern. Es bietet einen unverzichtbaren Schutz für Lithium-Batterien ohne die zusätzliche Komplexität der VE.Bus-Kommunikation und ist daher nicht für die Verwendung mit VE.Bus-Wechselrichtern/Ladegeräten wie MultiPlus und Quattro geeignet.

Dank integriertem Bluetooth verbindet es sich direkt mit allen Lithium-NG-Batterien im System und ermöglicht so eine zentrale Überwachung über VictronConnect. Es empfängt außerdem Daten zu Strom und Ladezustand direkt von den Batterien, sodass kein separater SmartShunt erforderlich ist.

Die Lithium-NG-Batterien können in Reihe, parallel oder in einer Kombination aus beidem konfiguriert werden und es werden 12-V-, 24-V- und 48-V-Systeme unterstützt. Es können maximal 50 Batterien in 12-V- oder 24-V-Bänken und 25 Batterien in 48-V-Bänken verwendet werden, was eine Speicherung von bis zu 192 kWh (12 V), 384 kWh (24 V) und 128 kWh (48 V) ermöglicht. Mehrere Lynx Smart BMS-Einheiten können parallel geschaltet werden, um die Kapazität zu erweitern und Redundanz sicherzustellen.

Wichtigste Eigenschaften:

• Lasttrennausgang: Steuert den Anschluss zum ferngesteuerten Ein-/Ausschalten eines BatteryProtect, Wechselrichters, DC-DC-Konverters oder anderer Lasten mit Fernschaltfunktion, um eine Tiefentladung zu verhindern.
• Ladetrennausgang: Steuert den Anschluss zum ferngesteuerten Ein-/Ausschalten von Ladegeräten wie dem Smart IP43-Ladegerät, einem Cyrix-Li-Charge-Relais, einem Cyrix-Li-ct-Batteriekoppler oder einem BatteryProtect, um Überspannungen zu vermeiden.
• Voralarmausgang: Bietet eine frühzeitige Warnung bei niedriger Batteriespannung, bevor Lasten abgeschaltet werden. Kann ein Relais, eine LED oder einen akustischen Alarm ansteuern.
• Ferngesteuerte Ein-/Ausschaltung: Ermöglicht die externe Steuerung der Last- und Ladetrennausgänge.

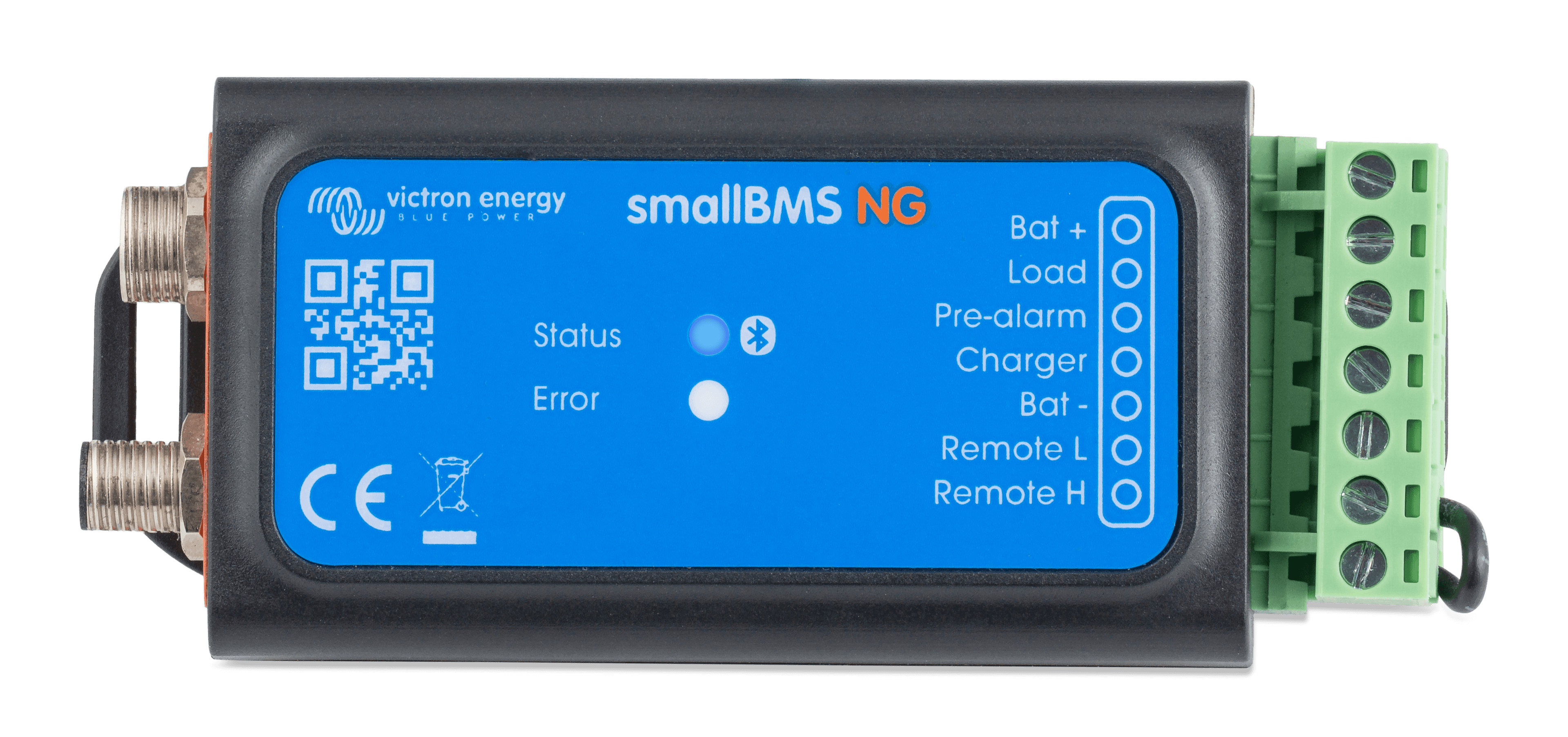

• LED-Anzeigen: Umfasst eine blaue LED für den Bluetooth-Status und eine rote LED für Warnungen und Fehler.
